產品說明

T40H-40、T40H-100 型給水回轉式調節閥：適用于中、低壓鍋爐給水管道和高壓加熱器疏水管上，通過轉動圓筒形閥瓣使其與閥座形成的窗口面積改變，從而實現調節流量的目的。給水回轉式調節閥的回轉啟閉角度為 60°,由調節閥上方的開度指示板來指示。可配用電動執行裝置，實行遠程自動化操作。

產品性能參數

T40H-40、T40H-100 型給水回轉式調節閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
T40H-40	40	4.0	≤200	水、蒸汽
T40H-100	100	10.0

返回頁首 ⇑

產品零部件材料

T40H-40、T40H-100 型給水回轉式調節閥零部件材料

型號	材料
	閥體	閥座	閥瓣	拔桿	閥桿	緊固件	填料
T40H-40	優質碳素鋼	鉻不銹鋼	鉻不銹鋼	鉻不銹鋼	鉻不銹鋼	優質鋼	柔性石墨
T40H-100

返回頁首 ⇑

產品外形及結構尺寸

T40H-40 型給水回轉式調節閥主要外形及結構尺寸

DN	最大流通面積/cm2	L	H	D	D1	D2	D3	b	f	f1	z×Φd
50	1.89	230	245	160	125	100	88	20	3	4	4×Φ18
65	2.72	290	250	180	145	120	1140	22	3	4	8×Φ18
80	6.4	310	255	195	160	135	121	24	3	4	8×Φ18
100	8.4	350	280	230	190	160	150	26	3	4.5	8×Φ23

返回頁首 ⇑

T40H-100 型給水回轉式調節閥主要外形及結構尺寸

DN	最大流通面積/cm2	L	H	D	D1	D2	D3	b	f	f1	z×Φd
50	1.27	300	250	195	145	115	88	28	3	4	4×Φ25
80	5.5	380	255	230	180	150	121	34	3	4	8×Φ25
100	15	400	288	265	210	175	150	38	3	4.5	8×Φ30
150	19	450	340	350	290	250	204	46	3	4.5	12×Φ34
200	55	710	455	430	360	315	260	54	3	4.5	12×Φ40

返回頁首 ⇑

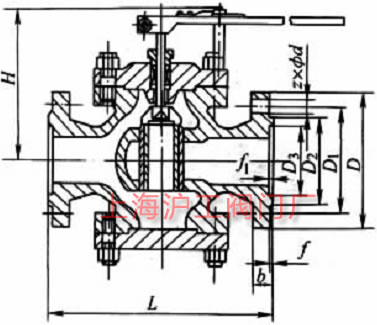

產品外形及結構尺寸示意圖
